GEAR 치형곡선 설명

INVOLUTE곡선과 TROCHOID곡선 설계

현재 까지는 GEAR 생산에 있어 소품목 대량 생산을 지향 하면서, HOB, PINION, gear skiving 등을 주로 사용해 왔다

그러나 이러한 가공 방법은 특수공구, 그것도 단일 가공으로 이루워져 절삭공구 설계및 고가인 단점이 있다

또한 치 가공을 한후 열처리나, 열후가공 즉 GEAR GRINDING 이나, HONIING으로 치 정도를 맞추어야한다



이로 인하여 금형을 이용한 GEAR 소결, 단조등이 대량 생산으로 대체 되어 가고있다

또한 앞으로는 다품목 소량 생산으로 이루워져 가고있는 실정에 고가인 절삭공구, 고가인 금형으로 소량 생산 할경우

경제성이 뒤떨어질수있다



다품목 소량 생산으로는 금속 3D 프린터, MCT, CNC, 다축M/C 등에서 정확하게 설계한 모델링으로 대체 해야만 될것으로 판단된다.



그러나 시중에 보면 GEAR MODELLING 을 검도해보면 유사하지만, 회전 불가능하거나, 회전이 원활하지 못해 소음이 발생할 가능성이 다분하다

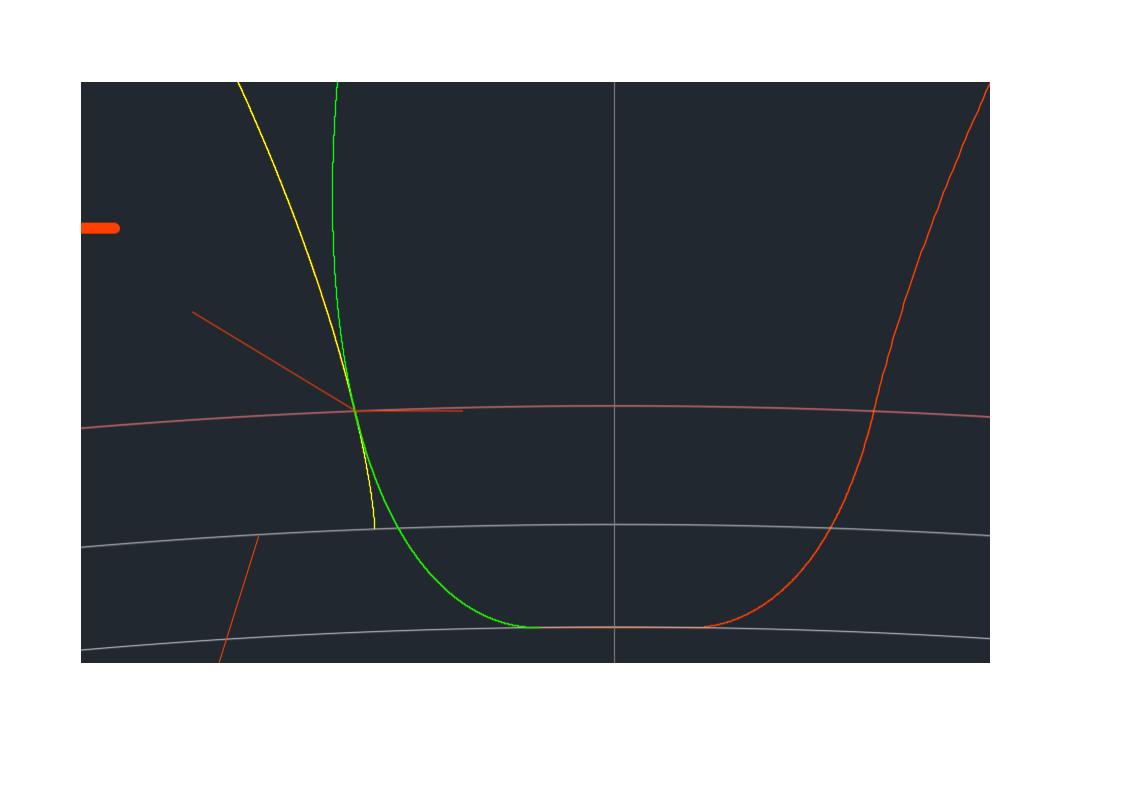

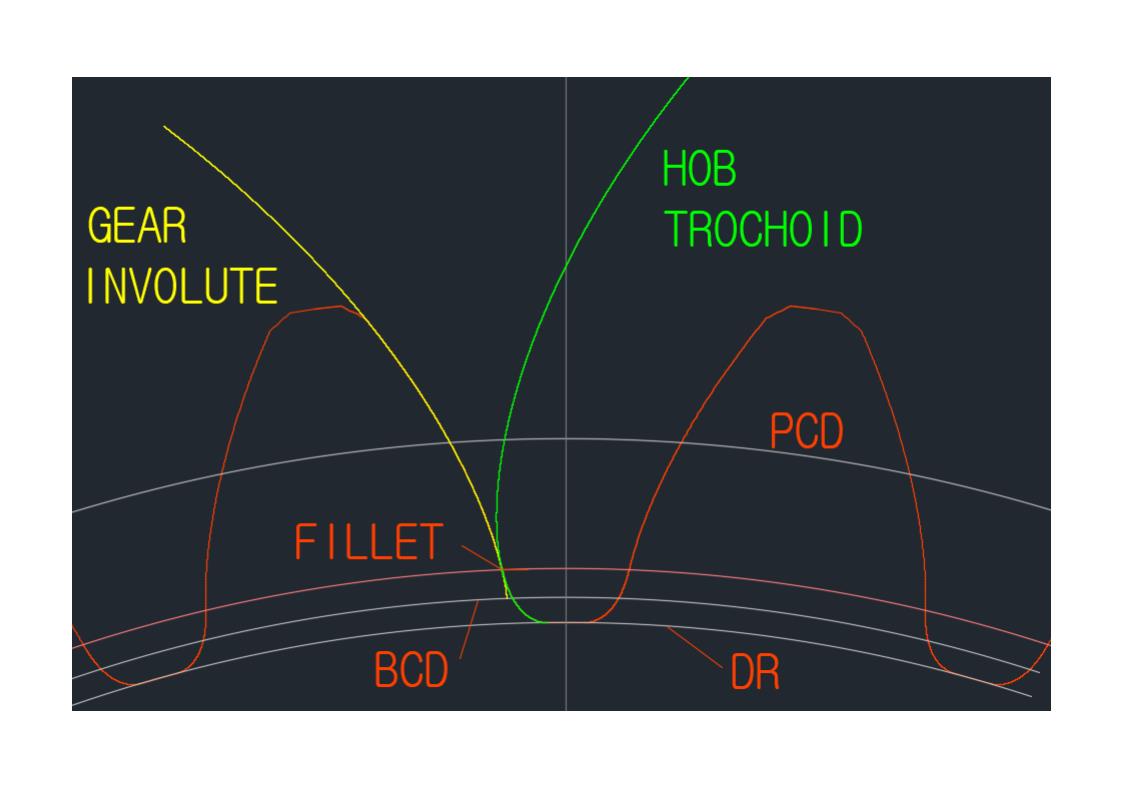

본 설계 과정은 정확한 HOB가공 simulation 통한 기하학적 계산법에 의한 수치를 drawing 한것으로

가공 장비의 정확도에 따라 결정되겠지만 설계결과는 0.1μm 이내로 현 가공 장비 최고 정도보다 확실하다



상세 도면
